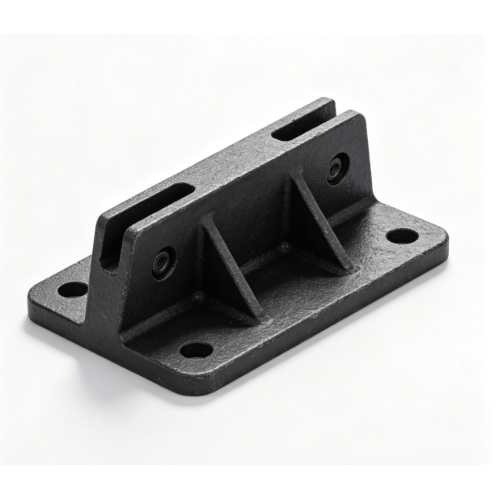

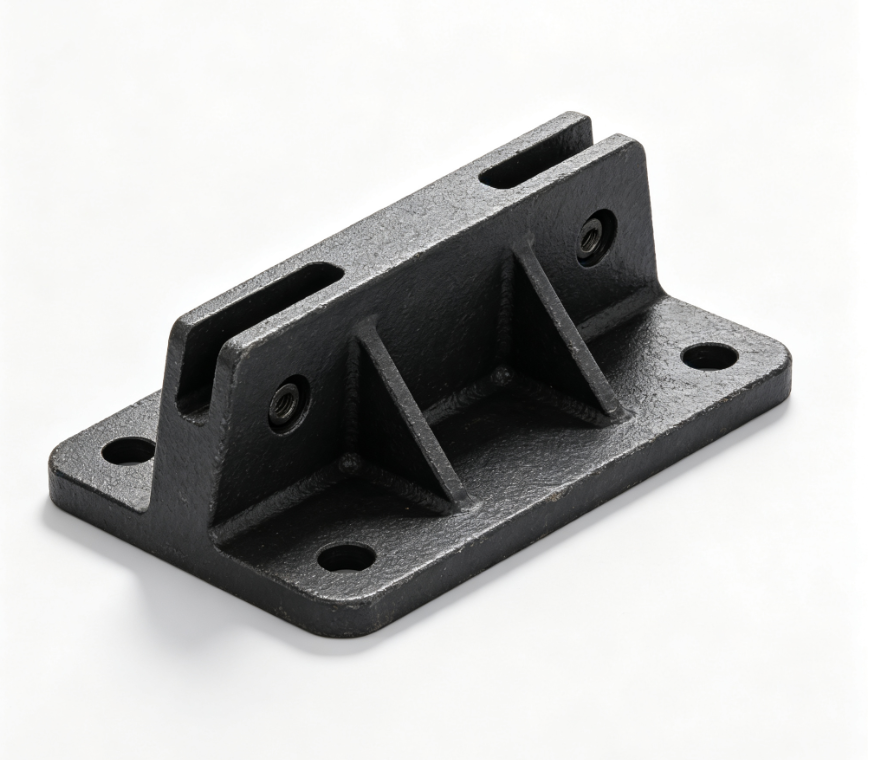

Soporte de placa para pavimentadora de asfalto

O soporte da placa de pavimentadora de asfalto é un compoñente de montaxe crítico que asegura a placa de regla ao sistema de vibración e manipulación da pavimentadora. Funcionando en contacto continuo con áridos asfálticos quentes a 150–170 °C, este soporte debe manter a integridade estrutural baixo estrés térmico, vibracións e desgaste abrasivo. Ningbo Ruican fabrica este compoñente usando aceiro fundido ZG35CrMo mediante fundición de investimento, ofrecendo a xeometría de soporte complexa, a precisión de montaxe e a resistencia ao desgaste requiridas polos principais fabricantes de pavimentadoras de asfalto. O proceso de mecanizado CNC integrado garante que as superficies de montaxe das placas de soleira acaden unha planitude dentro de 0,05 mm, fundamental para a suavidade do pavimento.

Especificacións dos materiais

Proceso de fabricación

1. Inxección de patróns de cera : matriz composta para xeometría complexa de soportes con cavidades internas
2. Edificio Shell : carcasa cerámica de 6-8 capas con estuco de mullita para resistencia ao choque térmico
3. Desparafinado e cocción : Desparafinado en autoclave, cocción de casca a 1000 °C
4. Vertido : aceiro fundido ZG35CrMo vertido a 1580–1620 °C
5. Knockout & Cleaning : eliminación de casca, corte, moenda
6. Tratamento térmico : templado a 860 °C (aceite), temperado a 560 °C para estrutura de sorbitita temperada
7. Mecanizado CNC : fresado de superficies de montaxe (planitud 0,05 mm), perforación de buratos para parafusos
8. Revestimento duro (opcional) : superposición de carburo de tungsteno nas superficies de desgaste por petición do cliente
9. Inspección : CMM dimensional, proba de partículas magnéticas, verificación de dureza

Características clave

• Resistencia a altas temperaturas : ZG35CrMo mantén as propiedades mecánicas a unha temperatura de funcionamento de 200 °C sen deformación por fluencia
• Resistencia ao desgaste : templado e revenido a 180–220 HB, con revestimento de WC opcional que prolonga a vida útil 3 veces
• Montaxe de precisión : as superficies mecanizadas por CNC conseguen unha planitude de 0,05 mm, asegurando un contacto uniforme da placa de regla para un pavimento liso
• Resistencia á fatiga pola vibración : a microestrutura de sorbitita temperada absorbe a enerxía da vibración, evitando a iniciación da grieta nos salientes de montaxe.
• Xeometría complexa : a fundición de investimento permite canles de refrixeración internas e reforzo acanalado sen fabricación secundaria
• Trazabilidade total : seguimento do número de calor, certificados de proba mecánica (3.1 EN 10204)

Campos de aplicación

• Sistemas de regla para pavimentadoras de asfalto (compatibles con Vögele, Dynapac, Bomag)
• Soportes de montaxe para barras de manipulación
• Soportes de extensión de regla
• Soportes de voo de barrena
• Sistemas de montaxe de placas de compactación

Por que escoller Ningbo Ruican

Os 17 anos de experiencia de fundición de investimento de Ningbo Ruican con aceiros de baixa aliaxe, combinados coa certificación IATF 16949, convértenos nun provedor preferido para os fabricantes de equipos de construción de estradas. Os nosos soportes de solado de aceiro fundido ZG35CrMo están probados en aplicacións de pavimentadoras europeas e norteamericanas, cunha vida útil documentada que supera as 8.000 horas de pavimentación. Ofrecemos optimización DFM, prototipado rápido mediante patróns de cera impresos en 3D e documentación PPAP para a cualificación OEM.
