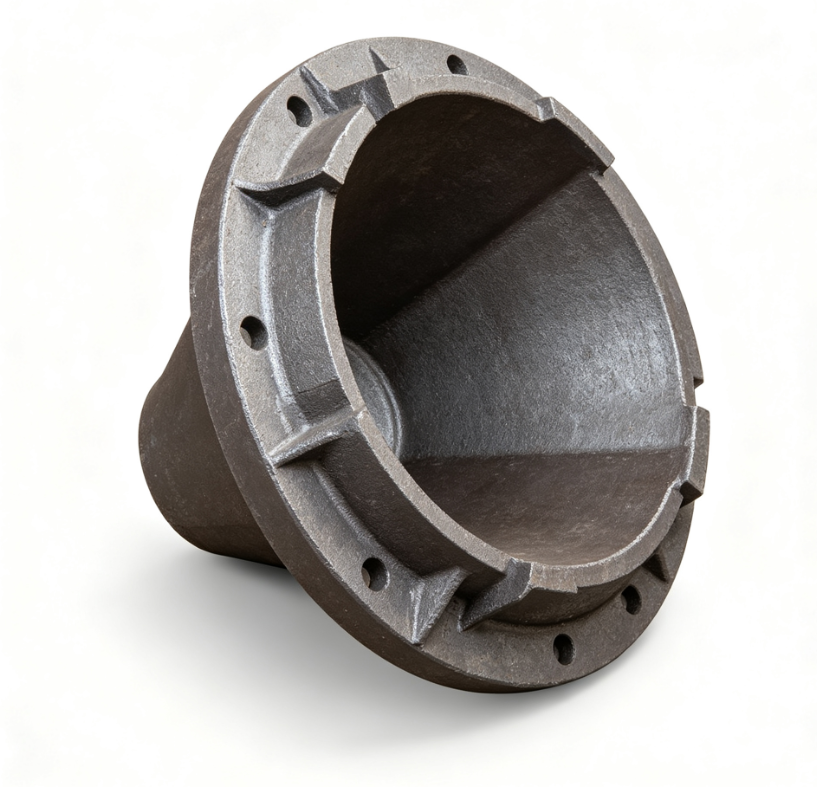

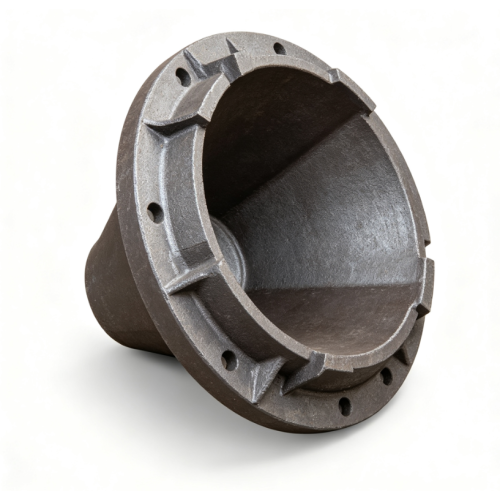

Anel Cóncavo Trituradora De Rocas

O anel cóncavo da trituradora de rocas é o revestimento de desgaste estacionario que recubre a cámara de trituración das trituradoras de cono utilizadas na minería, canteiras e produción de áridos. Como a rocha se comprime entre o manto e o cóncava con forzas superiores a 500 toneladas, a superficie cóncava debe resistir un desgaste extremo por abrasión e impacto mantendo unha xeometría precisa da cámara para unha gradación consistente do produto. Ningbo Ruican fabrica este compoñente utilizando aceiro manganeso ZGMn13-1 Hadfield (12-14% Mn) mediante fundición de investimento, ofrecendo a resistencia ao desgaste por endurecemento, a precisión do perfil da cámara e a tolerancia de instalación que demandan os fabricantes de equipos originales da trituradora. O proceso de fundición de investimento produce o complexo perfil cóncavo curvo cun mecanizado mínimo, reducindo o desperdicio de material e o custo de produción.

Especificacións dos materiais

Proceso de fabricación

1. Inxección de patróns de cera : matriz de inxección de cera de gran formato para xeometría de anel cóncavo (ata 1.500 mm de diámetro)
2. Edificio Shell : carcasa cerámica de 10-12 capas con sílice fundida e mullita para aceiro de manganeso de sección pesada
3. Desparafinado e cocción : Desparafinado controlado en autoclave, cocción de carcasa a 1050 °C
4. Vertido : aceiro de manganeso ZGMn13-1 vertido a 1450–1480 °C baixo protección de argón
5. Tratamento da solución : Austenización a 1050 °C durante 2 horas, extinción rápida de auga para conservar a estrutura austenítica
6. Mecanizado CNC : mecanizado mínimo: só xirar as superficies de montaxe e ranuras de localización
7. Verificación de dureza : proba de dureza de superficie e núcleo para verificar a estrutura austenítica
8. Inspección dimensional : CMM ou verificación de calibre de plantilla do perfil da cámara
9. Inspección : proba ultrasónica, penetrante de colorante, verificación da microestructura (contido de austenita > 95%)

Características clave

• Resistencia ao desgaste de endurecemento por traballo : a superficie de aceiro manganeso Hadfield endurece a 450–550 HB baixo impacto mentres mantén un núcleo austenítico resistente (200–240 HB)
• Perfil de fundición de investimento : xeometría cóncava e curva complexa fundida a unha forma case neta, reducindo o mecanizado nun 60 % fronte ás alternativas forxadas/fundición en area
• Tratado con solución : auga apagada a partir de 1050 °C para reter austenita monofásica, garantindo a máxima resposta de endurecemento.
• Vida útil prolongada : a superficie endurecida por traballo proporciona unha vida útil 2-3 veces máis longa que o aceiro martensítico en aplicacións de trituración de alto impacto.
• Capacidade de gran formato : a fundición de investimento manexa aneis cóncavos de ata 120 kg e 1.500 mm de diámetro
• Precisión do perfil da cámara : perfil fundido a forma dentro de ± 0,5 mm do deseño, garantindo un rendemento constante da trituradora e unha gradación do produto.

Campos de aplicación

• Revestimentos cóncavos de trituradora de cono (serie Metso HP/GP, compatible con series Sandvik CH/H)
• Segmentos cóncavos de trituradora giratoria
• Placas de meixelas trituradora de mandíbula
• Barras de golpe de trituradora de impacto (material similar)
• Minería e canteiras trituración primaria/secundaria/terciaria
• Trituración de reciclaxe de áridos e formigón

Por que escoller Ningbo Ruican

Os máis de 17 anos de fundición de aceiro manganeso Hadfield de Ningbo Ruican, combinados cos sistemas de calidade IATF 16949, ofrecen pezas de desgaste da trituradora que coinciden ou superan o rendemento do OEM a un custo competitivo. O noso proceso de tratamento da solución garante unha microestrutura austenítica axeitada (>95% de austenita) para unha resposta óptima de endurecemento. Ofrecemos certificación de materiais, verificación de microestruturas e garantías de vida útil para clientes mineiros e de agregados en todo o mundo.
