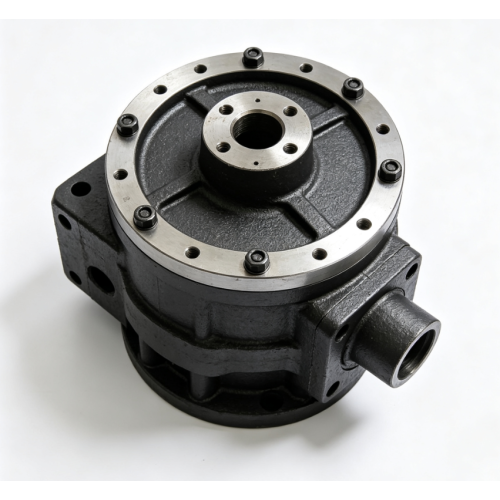

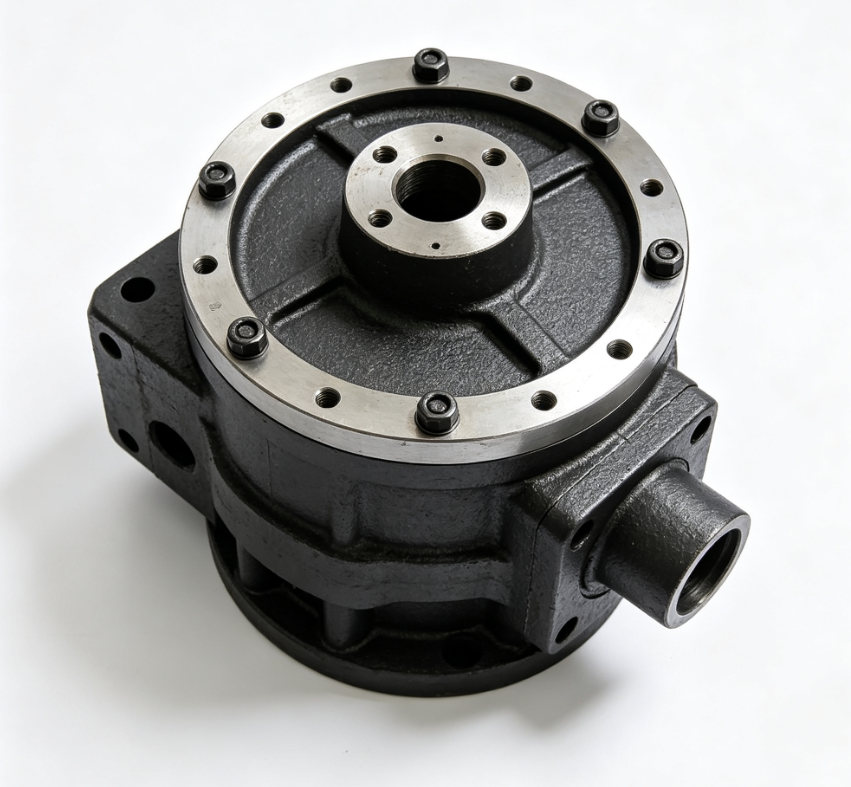

Carcasa de cabeza rotativa de plataforma de perforación para minería

A carcasa da cabeza rotativa da plataforma de perforación mineira é o recinto estrutural central que contén os engrenaxes de accionamento rotativo, os rodamentos e a interface do motor hidráulico para as plataformas de perforación de superficie e subterráneas. Sometida a cargas de torque extremas (ata 25.000 N·m), vibracións rotacionais e ambientes mineiros abrasivos, esta carcasa esixe propiedades mecánicas e precisión dimensional excepcionais. A fundición de investimento de ferro dúctil QT700-2 de Ningbo Ruican ofrece a resistencia á tracción (700 MPa), resistencia ao desgaste e xeometría interna complexa que os fabricantes de equipos de minería requiren, todo respaldado polos sistemas de calidade IATF 16949.

Especificacións dos materiais

Proceso de fabricación

1. Inxección de patrón de cera : inxección de cera de gran formato para xeometría de carcasa de ata 500 mm de diámetro
2. Edificio de carcasa : carcasa de cerámica de 8 a 10 capas con sílice fundida e mullita para unha durabilidade de gran fundición.
3. Desparafinado e cocción : Desparafinado controlado en autoclave (velocidade de rampa < 2 °C/min), cocción de carcasa a 1050 °C
4. Vertido : ferro dúctil QT700-2 vertido a 1400–1450°C con tratamento de nodularización (Magnesio FeSi)
5. Knockout & Cleaning : eliminación de cáscara, eliminación de portas e riser, limpeza abrasiva
6. Normalización : 900 °C durante 2 horas, arrefriado por aire para lograr a estrutura da matriz perlítica
7. Mecanizado CNC : CNC de 4 eixes para orificio de rodamentos (tolerancia H7, Ø180–350 mm), cavidade de engrenaxe e caras de brida
8. Proba de presión : proba hidráulica de 5 bar para a integridade da carcasa (30 minutos de retención)
9. Inspección : CMM, proba de ultrasóns (ASTM E2375), partículas magnéticas, mapeo de dureza

Características clave

• Alta capacidade de torque : a resistencia á tracción de 700 MPa do QT700-2 e a dureza de 225–305 HB soportan cargas de rotación de ata 25.000 N·m
• Fundición de gran formato : capacidade de fundición de investimento de ata 65 kg, producindo cavidades internas complexas sen núcleos.
• Orificios de rodamentos de precisión : asentos de rodamentos mecanizados por CNC ata tolerancia H7 (± 0,02 mm para orificios de Ø300 mm), garantindo o aliñamento da malla de engrenaxe
• Amortecemento de vibracións : a capacidade de amortiguamento inherente do ferro dúctil (3 veces mellor que o aceiro) reduce o ruído das engrenaxes e prolonga a vida útil dos rodamentos.
• Probado a presión : a proba de presión 100% hidráulica a 5 bar garante un rendemento estanco ao aceite en ambientes de engrenaxes lubricadas
• Verificación ultrasónica : as probas ultrasónicas ASTM E2375 garanten a solidez interna para aplicacións de minería críticas para a seguridade

Campos de aplicación

• Equipos de perforación rotativa para minería de superficie
• Equipos de perforación jumbo para minería subterránea
• Equipos de perforación de exploración (perforación con núcleo de diamante)
• Equipos de perforación de cimentación (piling)
• Equipos de perforación de pozos de auga
• Equipos de perforación direccional horizontal (HDD).

Por que escoller Ningbo Ruican

Os máis de 17 anos de fundición de ferro dúctil de gran formato de Ningbo Ruican, combinados coa certificación IATF 16949, sitúanos como un socio de confianza para os fabricantes de equipos de minería en todo o mundo. As nosas carcasas de cabeza rotativa QT700-2 están probadas no campo en aplicacións OEM de minería de nivel 1 en Australia, Chile e Sudáfrica. Ofrecemos certificación completa de materiais, informes de NDT, estudos de capacidade (Cpk ≥ 1,33) e soporte completo de DFM, incluíndo prototipos de patróns de cera impresos en 3D para unha rápida iteración do deseño.
