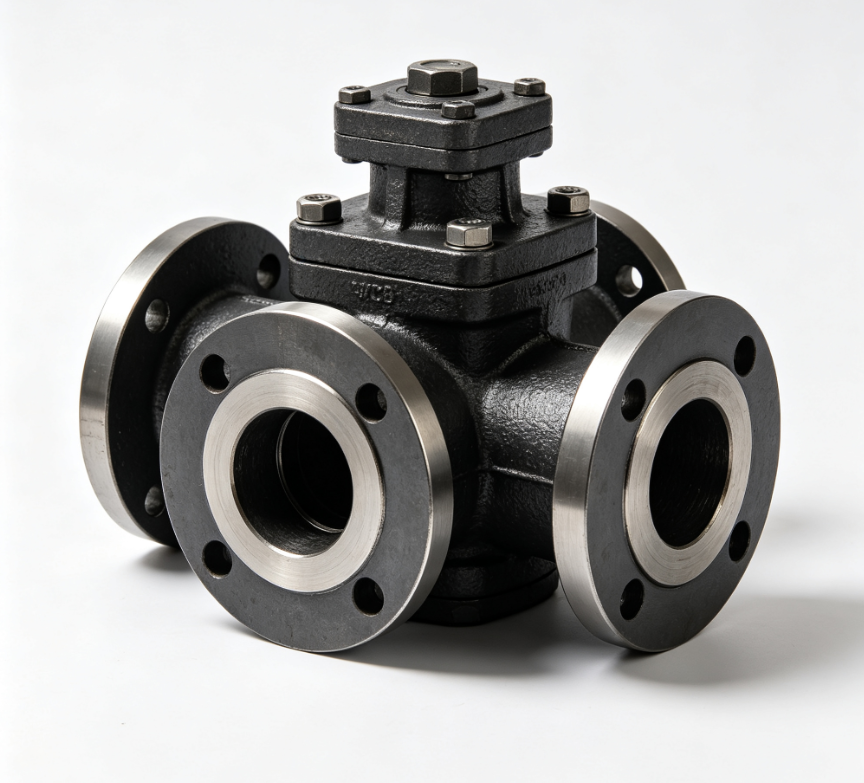

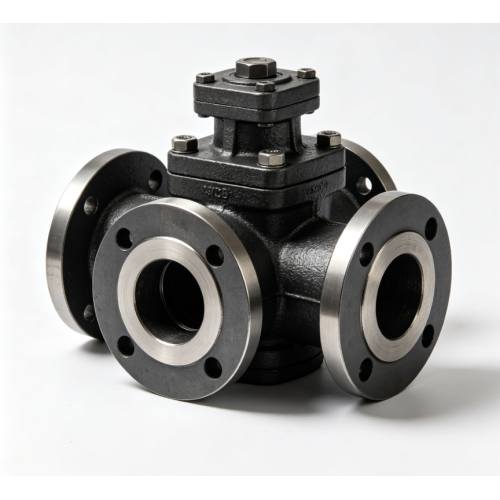

Corpo da válvula desviadora de tres vías

O corpo da válvula de derivación de tres vías é un compoñente multiport que contén presión deseñado para a conmutación de fluxo de gasodutos nas industrias de petróleo e gas, petroquímica e de procesos. Con tres orificios con bridas ou roscados dispostos en configuración de porto L ou T, este corpo da válvula debe manter a integridade do selado en varias superficies de asento mentres soporta presións do sistema ata ANSI Clase 600 (100 bar). Ningbo Ruican fabrica este compoñente usando fundición de aceiro carbono WCB (ASTM A216), que ofrece a complexa xeometría interna do porto, precisión de brida e uniformidade de parede que requiren os OEM de válvulas de canalización. O proceso de mecanizado CNC integrado garante a planitude da cara da brida dentro de 0,05 mm e a concentricidade do orificio dentro de 0,02 mm.

Especificacións dos materiais

Proceso de fabricación

1. Inxección de patróns de cera : matriz de cera multicavidade para xeometría do corpo de tres portos con bridas integrais
2. Edificio de carcasa : carcasa de cerámica de 8-10 capas con estuco de mullita para a integridade de fundición de seccións pesadas
3. Desparafinado e cocción : Desparafinado controlado en autoclave, cocción de carcasa a 1050 °C
4. Vertido : aceiro carbono WCB vertido a 1590–1620 °C con desoxidación (aluminio)
5. Tratamento térmico : Normalización a 920 °C durante 1,5 horas, arrefriar; templado a 620 °C durante 2 horas
6. Mecanizado CNC : CNC de 5 eixes para caras de brida (Ra 3,2 µm, planitud 0,05 mm), mecanizado de orificios, bolsas de asento
7. Proba de presión : proba de carcasa a 1,5 × presión nominal, proba do asento a 1,1 × presión nominal segundo API 598
8. Tratamento de superficies : revestimento epoxi unido por fusión (FBE) ou galvanización por inmersión en quente por especificación do cliente
9. Inspección : CMM dimensional, radiográfica (RT según ASTM E1030), partícula magnética, dureza

Características clave

• Xeometría de múltiples portos : a fundición de investimento permite un porto interno complexo de tres vías sen conxuntos fabricados
• Conforme a ASME B16.34 : clasificacións de presión-temperatura verificadas mediante probas hidrostáticas segundo API 598
• Precisión da brida : as caras das bridas mecanizadas por CNC conseguen unha planitude de 0,05 mm e un acabado Ra 3,2 µm para un selado fiable da xunta
• Verificado radiográficamente : a inspección de raios X segundo ASTM E1030 garante a solidez interna para o servizo que contén presión.
• Normalizado e temperado : o tratamento térmico proporciona unha microestrutura uniforme cunha resistencia á tracción de 485 MPa e un 22% de elongación.
• Protección contra a corrosión : o revestimento FBE ou galvanizado proporciona protección a longo prazo en aplicacións de canalizacións enterradas e expostas.

Campos de aplicación

• Desvío de fluxo de oleodutos e gasodutos
• Cambio de procesos petroquímicos
• Sistemas de distribución de vapor (clase ANSI 300–600)
• Control de caudal da depuradora
• Sistemas de refrixeración de auga das centrais eléctricas
• Tuberías de proceso de purín e minería

Por que escoller Ningbo Ruican

Os máis de 17 anos de fundición de aceiro carbono WCB de Ningbo Ruican, combinados cos sistemas de calidade IATF 16949, ofrecen corpos de válvulas que cumpren os requisitos ASME B16.34 e API 598. A nosa capacidade de fundición multiport elimina as soldaduras e as xuntas de fabricación, mellorando a integridade estrutural e reducindo os camiños de fugas. Ofrecemos certificación completa do material (3.1 EN 10204), informes NDT e documentación PPAP para a cualificación OEM de válvulas.
