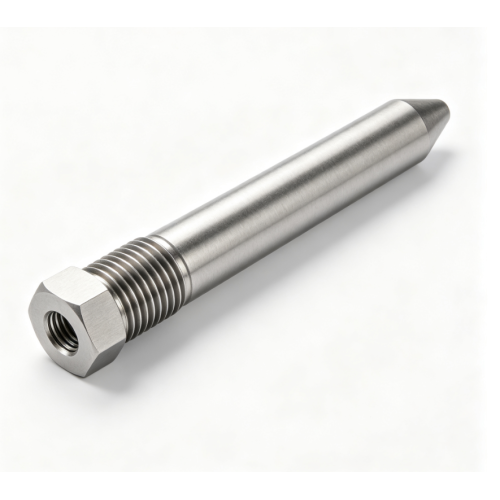

Válvula de agulla de alta presión

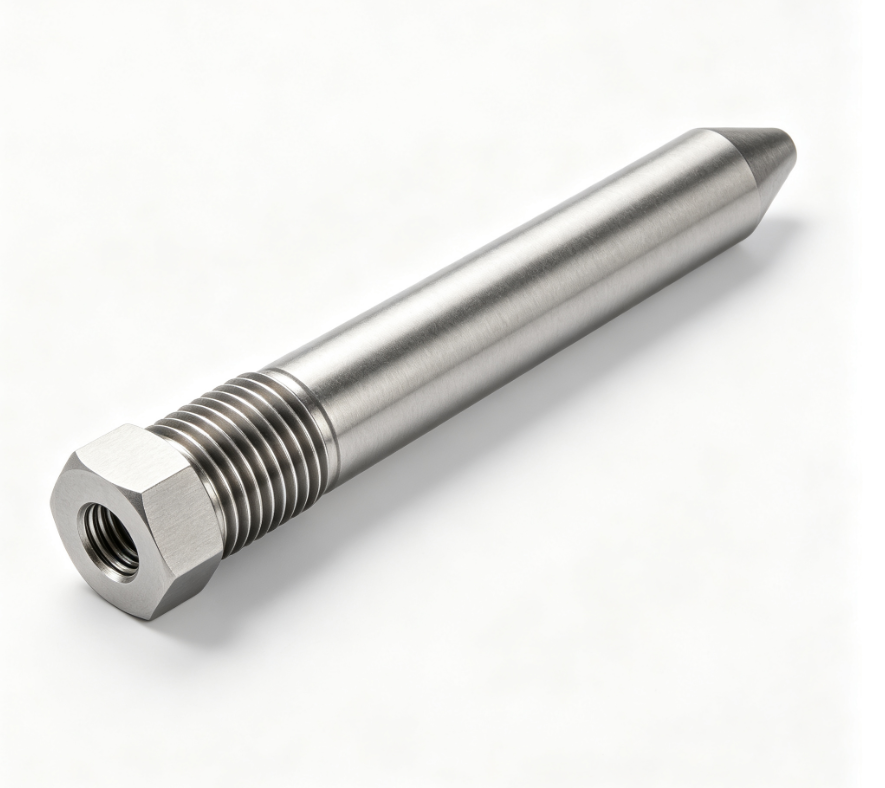

O vástago da válvula de agulla de alta presión é un compoñente de control de fluxo de precisión deseñado para aplicacións de instrumentación e válvulas de proceso con clasificación de ata 6.000 PSI (414 bar). Fabricado por Ningbo Ruican utilizando tecnoloxía de fundición de investimento en aceiro inoxidable endurecido por precipitación de 17-4 PH, este compoñente ofrece o acabado superficial, a precisión da rosca e a precisión do asento cónico necesarios para o peche axustado de burbullas en ambientes esixentes de petróleo e gas, petroquímicos e de xeración de enerxía. O proceso integrado de fundición + mecanizado CNC garante a xeometría do vástago consistente lote tras lote, fundamental para as características de fluxo repetibles e unha longa vida útil do asento.

Especificacións dos materiais

Proceso de fabricación

1. Inxección de patrón de cera : inxección de cera líquida con troqueles de aceiro, punta cónica formada a ± 0,05 mm
2. Edificio de carcasa : carcasa de cerámica de 7 a 9 capas con capa primaria de sílice fundida para un acabado superficial superior
3. Desparafinado e cocción : Desparafinado en autoclave a 8 bar, cocción de carcasa a 950 °C
4. Vertido : aceiro inoxidable 17-4 PH vertido a 1560–1600 °C baixo cubierta de argón
5. Tratamento da solución : 1040 °C durante 1 hora, arrefriado por aire
6. Endurecemento por precipitación (H1025) : 550 °C durante 4 horas, arrefriado por aire
7. Mecanizado CNC : torneado CNC de rosca (M16 x 1,5), asento cónico (ángulo incluído de 20°, Ra 0,4) e guía de vástago
8. Tratamento superficial : electropulido ou pasivación segundo ASTM A967
9. Inspección : CMM dimensional, rugosidade da superficie, penetrante de colorante, proba de dureza

Características clave

• Material de alta resistencia : 17-4 PH alcanza unha resistencia á tracción de 1070 MPa e unha dureza de 35-42 HRC, axeitado para válvulas de 6.000 PSI.
• Asento cónico de precisión : ángulo de cono de 20° mecanizado a Ra 0,4 µm, asegurando un selado metal a metal hermético ás burbullas
• Precisión da rosca : rosca M16 x 1,5 mecanizada con tolerancia de 6 g para un accionamento suave sen xogo.
• Resistencia á corrosión : 17-4 PH pasivo proporciona unha excelente resistencia a ambientes H₂S, CO₂ e cloruros
• Acabado superficial : Ra 0,8 µm en superficies de selado, Ra 1,6 µm no corpo, ideal para válvulas de calidade instrumental
• Conforme a NACE MR0175 : Dispoñible en condicións de conformidade coa NACE para aplicacións de servizo acedo

Campos de aplicación

• Válvulas de agulla de instrumentación (clase 6.000 PSI)
• Válvulas de agulla de control de procesos para plantas petroquímicas
• Bloqueo e colectores de válvulas de purga
• Válvulas de illamento hidráulico de alta presión
• Válvulas do sistema de mostraxe da central eléctrica
• Illamento do proceso da plataforma offshore

Por que escoller Ningbo Ruican

A experiencia en fundición de investimento de Ningbo Ruican en aceiro inoxidable 17-4 PH, combinada cos sistemas de calidade IATF 16949, ofrece compoñentes de válvulas que cumpren os requisitos API 602 e ASME B16.34. O noso mecanizado CNC integrado garante a concentricidade do vástago dentro de 0,02 mm, fundamental para a vida útil do ciclo da válvula. Ofrecemos certificación de material completa (3.1 EN 10204), documentación de conformidade con NACE e PPAP para a introdución de novos produtos.
