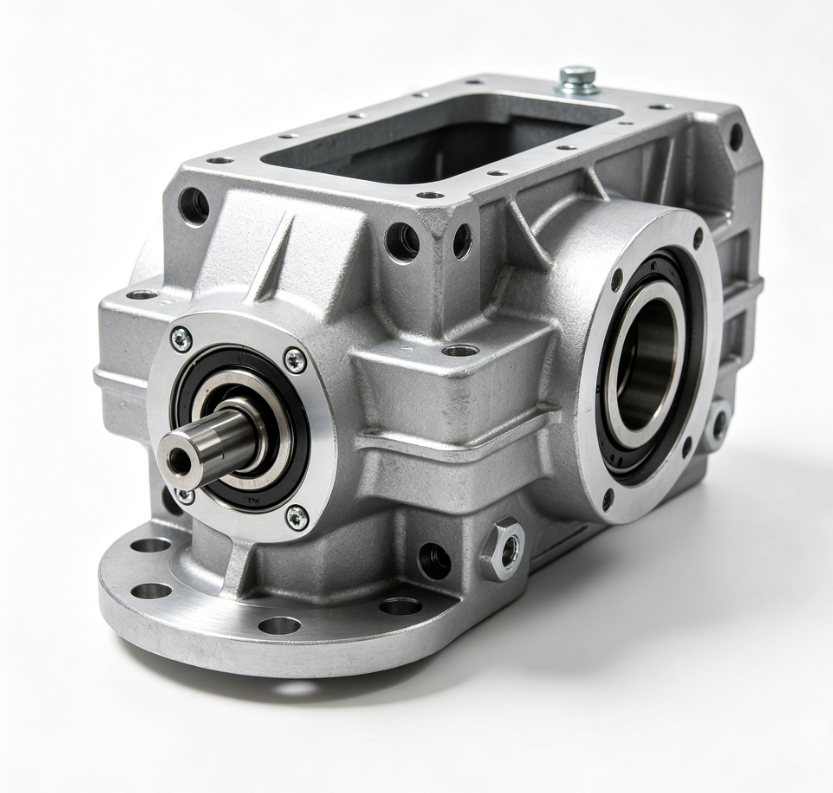

Carcasa de transmisión da barra de corte da cosechadora

A carcasa de accionamento da barra de corte da colleitadora é un gabinete de enxeñería de precisión que protexe e aliña o mecanismo de accionamento da coitela oscilante no corazón da plataforma de corte dunha colleitadora de grans. Funcionando a 500-1.200 oscilacións por minuto, esta carcasa debe manter o aliñamento exacto das engrenaxes mentres disipa a calor xerada pola fricción continua. Ningbo Ruican fabrica este compoñente utilizando fundición de aluminio A356, que ofrece a complexidade de paredes delgadas, a integración interna da canle de aceite e a precisión dimensional que demandan os principais fabricantes de segadoras. O proceso de mecanizado CNC integrado garante que os orificios dos rodamentos e as interfaces dos eixes alcancen a tolerancia H7, fundamental para unha transmisión de potencia suave e unha vida útil prolongada da barra de corte.

Especificacións dos materiais

Proceso de fabricación

1. Inxección de patróns de cera : troquel de aluminio para patróns de cera con tiradores de núcleo interno para a xeometría da canle de aceite
2. Edificio de carcasa : carcasa de cerámica de 6-8 capas con aglutinante de sílice coloidal optimizada para vertedura de aluminio
3. Desparafinado e cocción : Desparafinado a lume rápido, concha prequentada a 750 °C
4. Vertido : aluminio A356.2 vertido a 710–730 °C con filtración de espuma cerámica
5. Tratamento térmico T6 : solución a 540 °C durante 10 horas, extinción de auga quente, envellecemento a 155 °C durante 5 horas
6. Mecanizado CNC : CNC de 4 eixes para orificios de rodamentos (Ø35–80 mm, tolerancia H7), ranuras de selado de eixe, brida de montaxe
7. Proba de fugas : proba de fugas pneumáticas a 1,5 bar, aceptación ≤ 5 cc/min
8. Tratamento superficial : recubrimento en po ou anodizado segundo especificación do cliente
9. Inspección : CMM dimensional, dureza, penetrante de colorante

Características clave

• Deseño de aluminio lixeiro : A356.2 reduce o peso da carcasa nun 45% fronte ao ferro fundido, reducindo a inercia da barra de corte para unha oscilación máis suave
• Canles de aceite integrados : a fundición de investimento permite canles de lubricación internas sen tubos externos, reducindo os puntos de fuga.
• Orificios de rodamentos de precisión : mecanizados por CNC ata tolerancia H7 (± 0,015 mm) para unha correcta aliñación e vida útil dos rodamentos.
• Xestión térmica : a condutividade térmica do aluminio (150 W/m·K) disipa a calor de fricción, evitando a degradación do aceite
• Proba de fugas pneumáticamente : probado ao 100% a 1,5 bar para garantir un rendemento estanco ao aceite en condicións de campo
• Sistema de calidade IATF 16949 : documentación PPAP completa, Cpk ≥ 1,33 en dimensións críticas

Campos de aplicación

• Cosechadoras de cereales autopropulsadas (trigo, cebada, avea)
• Plataformas recolectoras de millo/cabezal
• Cabezas de corte para cosechadoras de forraxe
• Barras de corte para segadora / hileradora
• Segadoras de cultivos especiais (arroz, soia, canola)

Por que escoller Ningbo Ruican

Con máis de 17 anos de experiencia en fundición de aluminio e certificación IATF 16949, Ningbo Ruican é un provedor de confianza para os fabricantes de equipos agrícolas de todo o mundo. A nosa instalación integrada de fundición + mecanizado CNC produce carcasas de barras de corte cunha xeometría interna complexa que non se poden conseguir con fundición en area ou fundición a presión. Ofrecemos optimización DFM, prototipado de patróns de cera impresos en 3D e escalado da produción de programas de baixo volume a grandes.
